Psia búda

Domov pre vášho psa
psia búda
Každé zviera potrebuje svoj životný priestor, svoje územie, noru, dom. V našom konštrukčnom pláne psej búdy ide o moderný prístrešok. Pre život vášho psa je dôležité, aby mal svoje útočisko, miesto, ktoré patrí iba jemu, kde môže skryť svoje kosti, odložiť svoju hračku alebo kde sa jednoducho môže pokojne uvoľniť. Na vytvorenie takéhoto miesta sme navrhli psiu búdu, ktorá poskytuje vďaka dvojstennej konštrukcii s izoláciou ochranu a teplo aj počas studených dní. Rozmery búdy sú určené pre psa veľkosti labradora, pri menších alebo väčších psoch ich možno jednoducho upraviť. Výstavba je malým rodinným projektom. Pri väčšine prác je dobré mať pomocnú ruku. S trochou trpezlivosti môžu aj menej zruční urobiť svojmu psovi veľkú radosť.

    Potrebný materiál

    Podložná doska
    • Položka 1*: 1×; Spodná strana Dĺžka: 966; Šírka: 656; Hrúbka: 4; doska Betoplan
    • Položka 2: 1×; Horná strana; 900 × 590 × 4; doska Betoplan
    • Položka 3: 2×; Pozdĺžna lišta 900 × 35 × 4; smrek; doska Betoplan
    • Položka 4: 3×; Priečna lišta 520 × 35 × 20; červený smrek
    • Položka 5: 1×; Prah; 320 × 33 × 24; červený smrek

    Predná/zadná stena

    • Položka 6: 2×; Vonkajšia strana; 695 × 638 × 9; BFU 100
    • Položka 7: 2×; Vnútorná strana 695 × 590 × 4; doska Betoplan
    • Položka 8: 4×; Bočná lišta; cca 590 × 35 × 20; červený smrek
    • Položka 9: 4×; Horná oblúková lišta: cca 350 × 35 × 20; červený smrek
    • Položka 10: 2×; bočná dverová lišta; 325 × 35 × 20; červený smrek
    • Položka 11: 2×; Dverová oblúková lišta; cca 210 × 35 × 20; červený smrek

    Bočné steny

    • Položka 12: 2×; Vonkajšia strana; 966 × 551 × 9; BFU 100
    • Položka 13: 2×; Vnútorná strana; 948 × 551 × 4; doska Betoplan
    • Položka 14: 4× Pozdĺžna lišta; 448 × 35 × 20; červený smrek
    • Položka 15: 6×; Priečna lišta; 481 × 35 × 20; červený smrek

    Strecha

    • Položka 16: 1×; Horná strana; 990 × 760 × 4; BFU 100
    • Položka 17: 1×; Spodná strana; 900 × 670 × 4; doska Betoplan
    • Položka 18: 3×; Strešný nosník; 635 × 140 × 18; doska Betoplan
    • Položka 19: 2×; Okrajová lišta; 900 × 35 × 30; červený smrek

    Kovania

    • Položka 20: 4×; Rohová lišta biela; 590 × 25/25 × 2; plast
    • Položka 21: 4×; Kulisový záves, pozinkovaný

    Oporná mriežka (rozmery prispôsobiť individuálne)

    • Položka 22: 4×; Nosník; 1450 × 50 × 60; červený smrek
    • Položka 23: 8×; Laty dlhé; 1650 × 80 × 20; červený smrek
    • Položka 24: 7×; Laty krátke; 650 × 80 × 20; červený smrek
     Všetky údaje v mm
    * Položka na nákrese

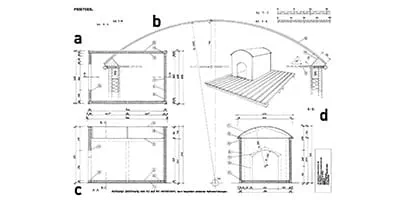

    Konštrukčný nákres

    Pôdorys a rezy M 1 : 4
    Detail strechy M 1 : 1
    a: Pôdorys
    b: Detail strechy
    c: Rez A-A
    d: Rez B-B

    Prejsť na stiahnutie
    Náradie
    Príslušenstvo

    Ďalšie náradie:



    • Predpichovač
    • Štetec
    • Lepiaca páska
    • Kartušový lis
    • Ručná píla



    Postup

    Krok za krokom k vašej psej búde
    • Krok 1

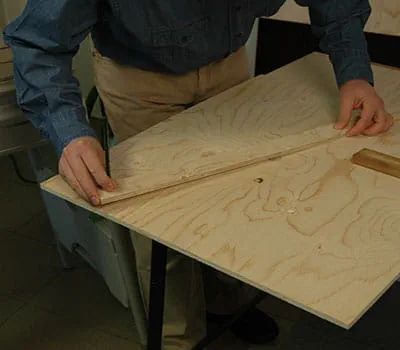

      Dajte si narezať preglejkové dosky podľa údajov v zozname materiálov. Ak si chcete dosky narezať sami, najjednoduchšie je položiť na podlahu laty ako podklad a potom dosky narezať pomocou ponornej píly a vodiacej lišty. Ukázalo sa, že je vhodné začať so stavbou oboch bočných stien a

      +
    • Krok 2

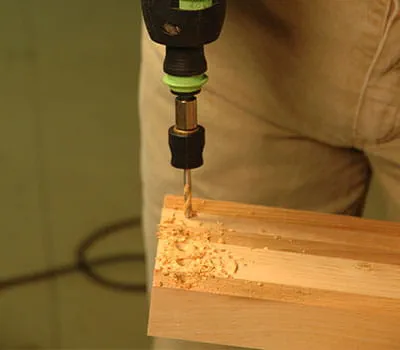

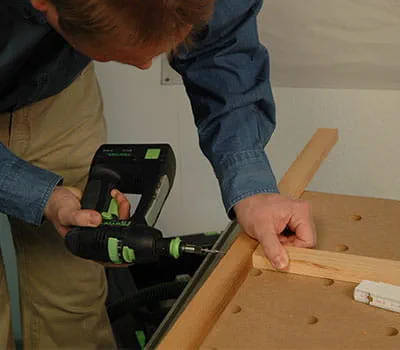

      podlahy. Narežte hranoly (pol. 3, 4, 8, 14, 15) na uvedený rozmer. Ak by ste mali k dispozícii iba iné prierezy, môžete si potrebný rozmer narezať pomocou stolovej kotúčovej píly. Polohy vŕtaných otvorov zaznačte pred ich vŕtaním na hranoly. Potom zoskrutkujte jednotlivé rámy pre spodnú konštrukciu (veľkosť skrutiek 4,5 × 80 mm).

      +
    • Krok 3

      Keď sú rámy spodnej konštrukcie zoskrutkované, položte vnútorné obloženie (pol. 2,7,13). Dosky zafixujte svorkami a vyvŕtajte otvory na skrutky. Priskrutkujte dosky skrutkami Spax (3,5 × 20 mm) na spodnú konštrukciu.

      +
    • Krok 4

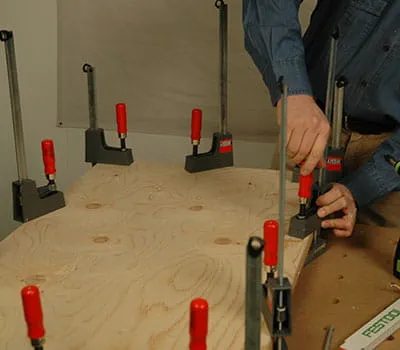

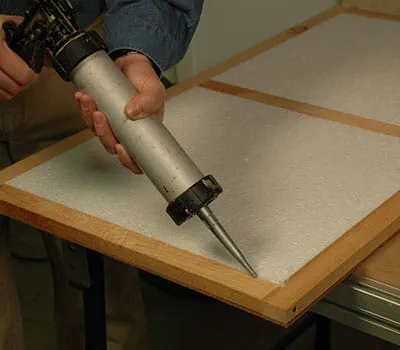

      Keď sú všetky vnútorné dosky a podlahové dosky (pol. 1) priskrutkované, narežte polystyrénovú izoláciu a položte tieto dosky do polí. Zaznačte polohy spodnej konštrukcie na vonkajšie obloženie (pol. 6, 12). To sa zlepí so zvyškom steny (PU lepidlo). Teraz stiahnite jednotlivé diely steny pomocou svoriek.

      +
    • Krok 5

      Zaznačte si na štítový vonkajší obklad stredy pre polomer strešného oblúka a vchodu. Vyrobte si z pásika preglejky jednoduché kružidlo (na jednom konci vyvŕtajte otvor pre ceruzu, odmerajte polomer od hrotu ceruzy smerom dozadu a vyvŕtajte otvor D = 3,5). Priskrutkujte cez tento otvor kružidlo na zaznačený stred.

      +
    • Krok 6

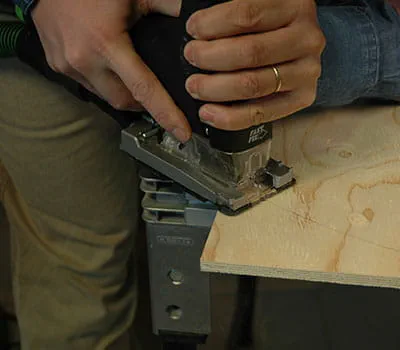

      Teraz možno zaznačiť strešný oblúk a potom oblúk vchodu. Pomocou priamočiarej píly (pílový list na oblúky) vyrežte tieto dva oblúky a potom preneste horný oblúk na zadnú štítovú stenu. Aj tento oblúk vyrežte pomocou priamočiarej píly. Oblúk možno tiež prevziať priamo z výkresu v mierke 1:1.

      +
    • Krok 7

      Upnite spolu obidva štíty a obrúste horný oblúk hrubým brúsnym papierom. Ak máte hornú frézku s kopírovacím krúžkom, môžete oblúky štítových stien aj vyfrézovať. Zaznačte polohy spodnej konštrukcie (pol. 10, 11) na štítové steny.

      +
    • Krok 8

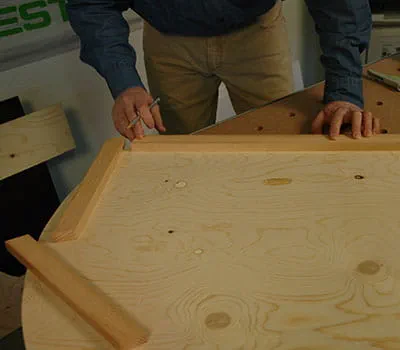

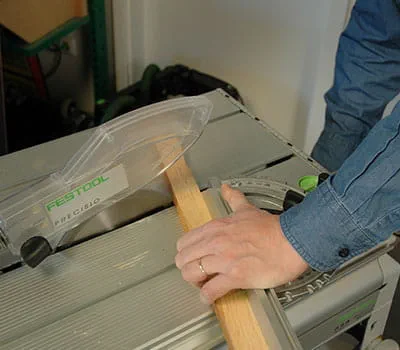

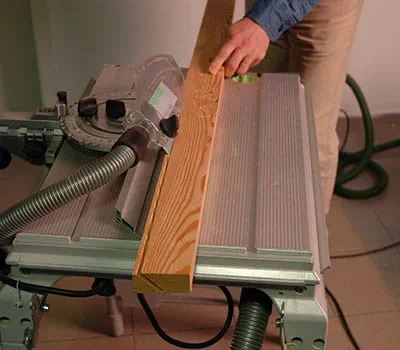

      Pritom je dôležité, aby laty vonku prečnievali tak, aby pri neskoršom rezaní oblého obrysu vznikla uzatvorená horná hrana. Odmerajte pomocou uhlomera presný uhol, pod ktorým je potrebné lišty odrezať. Nastavte uhol pokosovej píly a odrežte prvú stranu líšt.

      +
    • Krok 9

      Narezané lišty položte na predtým zaznačené polohy, zaznačte a odrežte presné dĺžky.

      +
    • Krok 10

      Teraz prilepte po jednej lišty na štítovú dosku. Rovnakým spôsobom upevnite lišty na prednú štítovú dosku. Prispôsobte lišty aj vchodu a prilepte ich. V ďalšom kroku vložte polystyrénové dosky a prispôsobte vnútorné obloženie.

      +
    • Krok 11

      Ak sú obidve štítové steny úplne zmontované, vyrežte pozdĺž oblúkov pomocou priamočiarej píly vnútorné obloženie a spodnú konštrukciu. Položte štítové boky na strešné nosníky (pol. 18) strešnej konštrukcie a preneste horný oblúk. Vyrežte strešné nosníky pomocou priamočiarej píly.

      +
    • Krok 12

      Aby ste dosiahli presnú reznú hranu, predkmit priamočiarej píly nastavte do polohy 1. Vyrežte s úkosom pomocou stolovej kotúčovej píly ukončovacie strešné lišty podľa ich dĺžky. Pri pozdĺžnych rezoch do masívneho dreva je nevyhnutné používať hrubý pílový kotúč. Odrežte dĺžku líšt pomocou stolovej kotúčovej píly.

      +
    • Krok 13

      Zaznačte šírku ukončovacích líšt na strešné nosníky a odrežte rohy pomocou stolovej kotúčovej píly. Zaznačte spojovacie otvory pre skrutky medzi ukončovacími lištami a rebrami a vyvŕtajte ich (D = 4 mm). Nosníky a ukončovacie lišty navzájom zoskrutkujte. Strešné nosníky a vonkajšie obloženie strechy sa navzájom zlepia.

      +
    • Krok 14

      Aby ste si uľahčili neskoršie umiestňovanie, je dôležité zaznačiť si presah strechy. Na zlepenie použite opäť PU lepidlo. V tomto pracovnom kroku musíte pracovať vo dvojici. Takisto odporúčame vyskúšať si to celé najprv „nasucho“ (bez lepidla). Naneste lepidlo na strešné nosníky a zafixujte obloženie na vonkajšej hrane.

      +
    • Krok 15

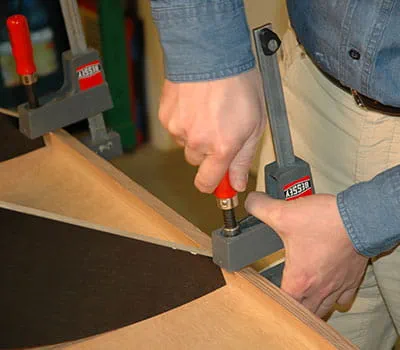

      Spodnú konštrukciu s prítlakom rozviňte na obloženie a najprv v strede a potom na oboch ukončovacích lištách zafixujte pomocou svoriek. Aby ste dosiahli dobrý výsledok, použite čo možno najviac svoriek. Ak po uschnutí ešte vidno škáry, vytesnite ich vo vnútri strechy silikónom.

      +
    • Krok 16

      Zaznačte polohu kulisového závesu na vnútornom obložení (pol. 17) strechy a vyrežte pomocou priamočiarej píly výrezy, ktoré vyrovnajú hrúbku materiálu závesu. Teraz pevne utiahnite vnútorné obloženie na streche. Vyvŕtajte spojovacie otvory (D = 4,5 mm) medzi jednotlivými stenami a búdu zoskrutkujte.

      +
    • Krok 17

      Keď je teraz strecha položená a vyrovnaná, zaznačte polohu závesov. Pomocou predpichovača vyznačte vonkajšiu stranu steny na spodnej hrane závesov. Strechu opäť odoberte a priskrutkujte závesy. Teraz možno zmontovať celú búdu a obrúsiť všetky hrany a rohy. Búdu opäť rozoberte a obrúste pomocou excentrickej brúsky všetky vonkajšie plochy.

      +
    • Krok 18

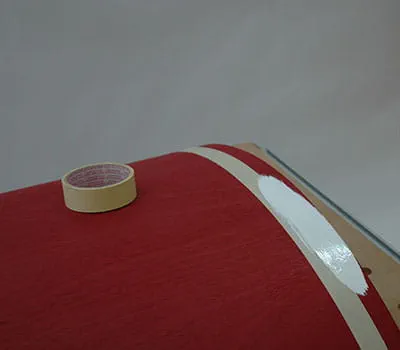

      Posledné brúsenie P 180. Podľa vlastnej voľby môžete teraz plochy natrieť vodoodolnou lazúrou alebo lakom. Dodržujte pokyny na spracovanie od výrobcu! Jemnou pílou odrežte plastový profil, ktorý natrvalo upevníte pomocou PU lepidla (Pattex X‑PERT) na rohy búdy. Na zafixovanie použite lepiacu pásku. Oblepte prednú hranu strechy a okraj natrite nabielo.

      +

    Tip ohľadne lepidla

    Na použitie vonku sú mimoriadne vhodné polyuretánové lepidlá (skrátene PU lepidlá) kvôli ich veľkej odolnosti voči poveternostným vplyvom. Možno ich kúpiť v tubách, kartušiach (ako silikón) alebo vo fľašiach. Sú vhodné na lepenie dreva s drevom, dreva s plastom, dreva s kovom, dreva s betónom a mnohých iných materiálov. Dôležité je, aby boli obidve lepené plochy savé. PU lepidlá potrebujú na vytvrdnutie vlhkosť, preto sú vhodné aj na lepenie vlhkého dreva.
