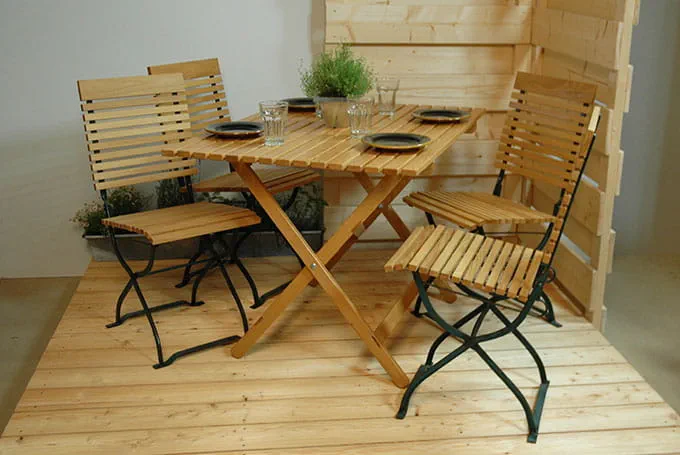

Skladací záhradný stôl

Klasický a prostý – obohatenie každej terasy
skladací záhradný stôl
Vlastnoručne vyrobený skladací stôl z dreva, klasický a jednoduchý tvar, je však isto nábytok, ktorý môže obohatiť aj vašu terasu. Princíp skladacieho stola je už riadne starý. Pri tomto stole ide o pokus prevziať klasickú formu a z nových materiálov a pracovných techník vytvoriť moderný nábytok.

    Upozornenia ohľadne materiálov

    Aby sme vám uľahčili výber dreva, pridali sme na konci stránky tip ohľadne dreva. Na zobrazený stôl sme použili agát. Lepidlo je značky Ponal a volá sa „X-PERT Turbokleber“. Skrutky Spax sú všetky z ušľachtilej ocele. Pri závitových skrutkách môžete použiť skrutky z ušľachtilej ocele alebo mosadzné skrutky.

    Potrebný materiál

    Drevený materiál:
    Položka 1*: 15×: Lišta dosky stola 1100 × 45 × 20 agát (náš tip ohľadne dreva)
    Položka 2: 2×: Priečna lišta 800 × 45 × 20 agát
    Položka 3: 2×: Noha (s diagonálnou vzperou) 930 × 45 × 20 agát
    Položka 4: 2×: Noha 930 × 45 × 20 agát
    Položka 5: 2×: Priečna vzpera krátka 742 × 45 × 20 agát
    Položka 6: 1×: Diagonálna vzpera krátka 845 × 45 × 20 agát
    Položka 7: 2×: Priečna vzpera dlhá 784 × 45 × 20 agát
    Položka 8: 2×: Poistný klátik 70 × 20 × 15 agát
    Skrutky:
    Položka 9: 4×: Spojovacia skrutka 50 mm M8 VA alebo mosadz
    Položka 10: 8×: Podložky M8 VA alebo mosadz
    Položka 11: 4×: Perová podložka M8 VA alebo mosadz
    Položka 12: 4×: Matica M9 VA alebo mosadz
    Položka 13: 30×: Skrutky Spax 60 mm dlhé 4 mm hrubé ušľachtilá oceľ
    Položka 14: 2×: Skrutky Spax 30 mm dlhé 3,5 mm hrubé ušľachtilá oceľ
    Iné:
    Položka 14: 1×: Trubicová vzpera 764 D = 20 hliníková rúrka
    Všetky údaje v mm
    * Položka na nákrese

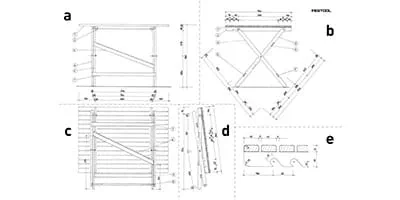

    Nákres konštrukčného plánu

    1. Celkový pohľad na rozložený stôl spredu
    2. Celkový pohľad na rozložený stôl zboku
    3. Celkový pohľad na zložený stôl spredu
    4. Celkový pohľad na zložený stôl zboku
    5. Detailný pohľad na dosku stola

    Konštrukčný plán podľa mierky získate stlačením tlačidla

    Prejsť na stiahnutie
    Náradie
    Príslušenstvo

    Postup

    Krok za krokom k vášmu záhradnému stolu
    • Krok 1

      Narežte lišty na rozmer uvedený v zozname materiálov. Pri rezaní priečne na vlákna by ste mali použiť jemný pílový kotúč (s rôznymi zubami alebo pílový kotúč na dyhy). Výstuž pre podstavec (pol. 6)

      +
    • Krok 2

      odrežte na oboch stranách s úkosom (25 stupňov). Aby sa lišty dali jednoduchšie priradiť, sú označené číslami zo zoznamu materiálov. Najprv navŕtajte 8 mm otvory pre skladací mechanizmus

      +
    • Krok 3

      . Zaznačte presné polohy otvorov. Pri vŕtaní otvorov podložte nejaké odpadové drevo, aby na otvoroch neboli ostrapy.

      +
    • Krok 4

      Pomocou kužeľového záhlbníka 8 mm otvory na oboch stranách zahĺbte. Potom zaznačte stredy 20 mm otvorov. Pri vŕtaní oboch dier pre zaskakovacie body nastavenia výšky je potrebné vŕtať, aby ste predišli ostrapom, buď z oboch strán do polovice alebo lišty upnite na nejaké odpadové drevo.

      +
      8 mm diery so záhlbníkom
    • Krok 5

      Zlepte navzájom štyri steny. Na lepenie použite buď vodoodolné lepidlo na drevo alebo polyuretánové lepidlo. Navyše môžete lepené škáry ešte spevniť skrutkami Spax 3,5 × 35 alebo klincami. Steny vrcholu veže (pol. 12 + 13) zlepte navzájom rovnakým spôsobom.

      +
    • Krok 6

      Spoje na podstavci sú takzvané plátovania. To znamená, že sa na každej doske odoberie polovica materiálu a obidva diely sa nakoniec zložia. Zaznačte presné polohy týchto spojov na nohách (pol. 3 + 4) a na vzperách (pol. 5, 6 + 7).

      +
    • Krok 7

      Existujú rôzne varianty ako spoje vytvoriť. Na nasledujúcich obrázkoch sú znázornené tri spôsoby. Podľa toho, aké máte k dispozícii náradie a aký pracovný postup vám viac vyhovuje, môžete buď: použiť ručnú pílu a dláto, pracovať s ponornou pílou

      +
    • Krok 8

      a lištou alebo použiť stolovú kotúčovú pílu. Pri práci s ručným náradím režte najprv pozdĺž čiary smerom dole a potom odstráňte zbytočný materiál dlátom. Pri práci s ponornou pílou a lištou upnite lišty spolu

      +
    • Krok 9

      a potom vyrežte pomocou ponornej píly niekoľkými rezmi spoj. Aj pri výrezoch na vzperách môžete použiť obidva vyššie spomenuté pracovné postupy alebo použite, ako je to znázornené, stolovú kotúčovú pílu.

      +
    • Krok 10

      Priečne lišty pod doskou (pol. 2) a nohy (pol. 3 + 4) na rohoch zaoblite. Zaznačte si pritom pomocou okrúhleho predmetu alebo kružidlom oblúky. Oblúky vyrežte pomocou priamočiarej píly a tenkého pílového listu na oblúky.

      +
    • Krok 11

      Všetky pozdĺžne hrany podstavca zaoblite pomocou brúsneho špalíka alebo ohraňovacej frézky. Nezaobľujte miesta, na ktorých budú neskôr spoje. Na zlepenie podstavca použite rýchloschnúce PU lepidlo. Je vodoodolné a tvrdne za cca 5 minút.

      +
    • Krok 12

      Na obe nohy najprv prilepte hliníkovú rúrku a potom prilepte spodnú vzperu. Všetko stiahnite svorkami. Druhý stojanový diel zlepte rovnakým spôsobom.

      +
    • Krok 13

      Na priečnych lištách (pol. 2) vyrežte ručnou alebo priamočiarou pílou zárezy na nastavenie výšky. Teraz zaoblite všetky lišty dosky stola (pol. 1). Potom položte lišty hornou stranou smerom dole na pravouhlý podklad a prisuňte ich navzájom k sebe. Priložte jednu priečnu lištu (pol. 2) lícujúco na jednej strane a metrom

      +
    • Krok 14

      zmerajte presah. Vydeľte tento rozmer počtom medzier medzi lištami. Výsledok je presný rozmer medzier medzi lištami dosky. Odrežte rozperné klátiky s týmto rozmerom, ktoré použijete pri priskrutkovaní dosky. Upnite prvú lištu pozdĺžnou hranou a priečnou hranou tesne k vonkajšej hrane podkladu.

      +
    • Krok 15

      Položte k sebe všetky lišty a zaznačte zvonku vzdialenosť priečnych líšt. Priskrutkujte najprv prvú a poslednú lištu. Potom prikladajte postupne ostatné lišty a medzi ne vkladajte rozperné klátiky, do priečnych líšt vyvŕtajte 4,5 mm otvory a priskrutkujte lišty skrutkami Spax 4 × 60.

      +
    • Krok 16

      Ostrým dlátom odstráňte všetky zvyšky lepidla a excentrickou brúskou a ručným brúsnym špalíkom obrúste drsné miesta. Posledné brúsenie pred povrchovou úpravou urobte so zrnitosťou P 180. Stôl najprv raz kompletne ošetrite olejom odolným proti poveternostným vplyvom. Keď je tento prvý náter suchý, obrúste ho brúsnym papierom

      +
    • Krok 17

      so zrnitosťou P 240. Potom handrou naneste ešte jednu až dve vrstvy oleja. Na zoskrutkovanie podstavcových dielov použite spojovacie skrutky z ušľachtilej ocele alebo mosadze, prípadne strojárske skrutky. Na miestach, kde sa matice dotýkajú dreva a medzi obidve pohyblivé časti podstavca vložte podložky. Použite poistné matice alebo

      +
    • Krok 18

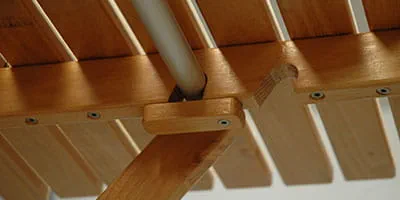

      vložte pod matice perové podložky, aby ste zabránili samovoľnému uvoľňovaniu matíc. Aby ste stôl mohli aj prenášať, je nutné naskrutkovať dva drevené klátiky (pol. 9) ako poistky pod obidva zaskakovacie zárezy. Tieto klátiky možno otočiť dopredu alebo dozadu a bránia tomu, aby sa hliníková rúrka vyšmykla zo zaskakovacieho zárezu.

      +

    Tip ohľadne dreva

    Drevo pre záhradný nábytok by malo byť v každom prípade dobre odolné proti poveternostným vplyvom. Existuje niekoľko tuzemských stromov, ktorých drevo prichádza do úvahy. Z listnatých stromov sú to tieto: agát, dub a gaštan jedlý. Ihličnaté stromy: červený smrek, douglaska, borovica a s miernym obmedzením smrek. Vlastnosti troch listnatých stromov sú približne rovnaké, pri ihličnatých stromoch odolnosť v tomto zozname postupne klesá. Uvedené drevo listnatých stromov je ťažšie ako drevo ihličnanov, čo práve u záhradného nábytku, ktorý sa častejšie premiestňuje, má svoj význam. Pri ihličnatom dreve je to, popri iných látkach, živica, ktorá zabezpečuje odolnosť. Nevýhodou živice je však to, že pri letných teplotách vyteká.
