Búdka

Pastva pre oči a kŕmidlo pre chladné zimné dni
vtáčia búdka

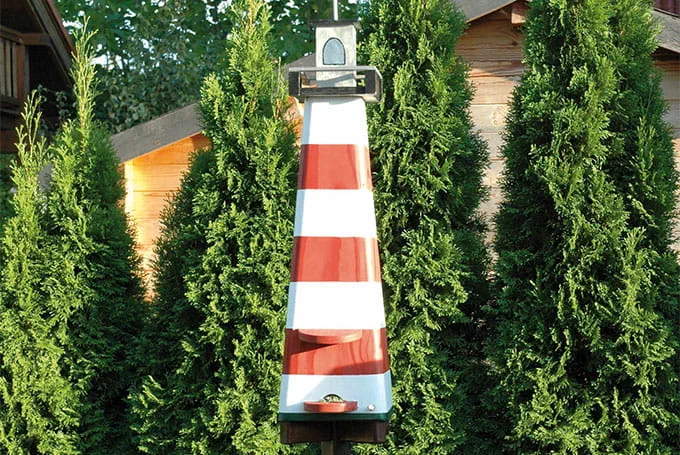

Pre mnohých je samozrejmé, že v chladnom ročnom období pomáhajú opereným obyvateľom stromov. Predovšetkým v zime je radosť sledovať zhon našich vtáčikov. Forma našej vtáčej búdky je veľmi rôzna. Veža, hrazdený dom alebo stodola – všetko je možné. Dôležitý je však vnútorný priestor alebo podávací žliabok z potrubia. Vďaka tomuto žliabku je v koryte vždy iba toľko krmiva, koľko vtáčiky dokážu zožrať a nedôjde k znečisteniu krmiva výkalmi. Okná, dvere, bydielka, strechy a všetky ostatné konštrukčné časti môžete vytvoriť podľa vlastného vkusu. Naša vtáčia búdka sa inšpiruje majákom. Základným materiálom sú vodoodolné lepené preglejkové dosky v hrúbke 15 a 6 mm. Na všetky skrutkové spoje používame skrutky z nehrdzavejúcej ocele. Podávací žliabok je z normálneho vodovodného potrubia, ktoré môžete kúpiť v obchode so sanitárnymi potrebami.

    Potrebné materiály


    Drevený materiál:
    • Položka 1*: 2×: Stena Dĺžka: 592; Šírka: 207; Hrúbka: 15; preglejka
    • Položka 2: 2×: Stena 592 × 177 × 15 preglejka
    • Položka 3: 1×: Podlaha veľká 208 × 208 × 15 preglejka
    • Položka 4: 1×: Podlaha malá 177 × 177 × 15 preglejka
    • Položka 5: 1×: Kŕmne koryto polkruhové D=100 preglejka
    • Položka 6: 1×: Strieška D=120 preglejka
    • Položka 7: 2×: Bok držiak potrubia 120 × 100 × 15 preglejka
    • Položka 8: 2×: Podlaha držiak potrubia 90 × 50 × 15
    • Položka 9: 1×: Podpera potrubia 80 × 38 × 15 preglejka
    • Položka 10: 1×: Plošina 150 × 150 × 15 preglejka
    • Položka 11: 1×: Upevnenie 58 × 58 × 15 preglejka
    • Položka 12: 2×: Stena vrchol veže 120 × 70 × 6 preglejka
    • Položka 13: 2×: Stena vrchol veže 120 × 58 × 6 preglejka
    • Položka 14: 1×: Strecha vrchol veže 90 × 90 × 6 preglejka
    Skrutky
    • Položka 15: 17×: Skrutka SPAX Dĺžka: 35; Hrúbka: 3,5
    • Položka 16: 4×: Skrutka SPAX Dĺžka: 25; Hrúbka: 3,5
    • Položka 17: 2×: Skrutka SPAX Dĺžka: 16; Hrúbka: 3,5
    Ďalší materiál
    • Položka 18: 1×: Redukčný kus 75 × 50 plast
    • Položka 19: 1×: Rúrka 250 × 50 plast
    • Položka 20: 1×: Rúrka 150 × 50 plast
    • Položka 21: 1×: Ohyb 30° Šírka: 50 plast

    Všetky údaje v mm
    * Položka na nákrese

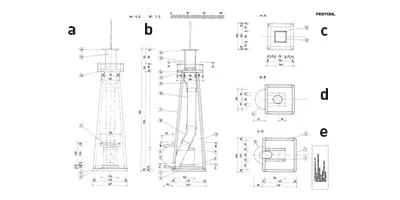

    Nákres konštrukčného plánu


    1. Pohľad v reze spredu
    2. Pohľad v reze zboku
    3. Pôdorys A-A
    4. Pôdorys B-B
    5. Pôdorys C-C

    Plán podľa mierky získate stlačením tlačidla

    Prejsť na stiahnutie
    Náradie
    Príslušenstvo

    Postup

    Krok za krokom k vašej vtáčej búdke

    • Krok 1

      Narežte pomocou ručnej okružnej píly s vodiacou lištou alebo pomocou stolovej kotúčovej píly preglejkové dosky na rozmery uvedené v zozname materiálov. Pri rezaní s multifunkčným stolom, ktorý je zobrazený na obrázku, môžete dorazovú lištu nastaviť šikmo na 5°, a tak steny búdky odrezať jednoducho a presne.

      +

    • Krok 2

      Pri rezaní 6 mm hrubých dosiek musíte na stole podložiť rezaciu podložku, pretože minimálna hrúbka dorazovej lišty je 15 mm.

      +

    • Krok 3

      Pri rezaní hornej a dolnej hrany stien (pol. 1 + 2) je pílový kotúč naklonený o 5°. Je užitočné použiť druhý diel steny ako doraz.

      +

    • Krok 4

      Zlepte navzájom štyri steny. Na lepenie použite buď vodoodolné lepidlo na drevo alebo polyuretánové lepidlo. Navyše môžete lepené škáry ešte spevniť skrutkami Spax 3,5 × 35 alebo klincami. Steny vrcholu veže (pol. 12 + 13) zlepte navzájom rovnakým spôsobom.

      +

    • Krok 5

      Keď lepidlo vyschne, boky veže obrúste zarovno hrubým brúsnym papierom (zrnitosť P 80). Vyrežte podlahy (pol. 3 + 4) veže. Malú podlahu vyrežte tak, aby sa presne zmestila medzi steny.

      +

    • Krok 6

      Väčšia podlaha uzatvára lícujúco vonkajšie hrany veže. Všetky hrany podláh sú skosené v uhle 5°.

      +

    • Krok 7

      Podržte vodovodné potrubie vo veži a na spodnom konci (pol. 17) zaznačte zošikmenie, s ktorým je potrubie potrebné odrezať. Rezy možno urobiť pomocou ručnej píly alebo uhlovej brúsky. Potom ich zarovnajte pomocou stacionárnej pásovej brúsky alebo pilníka.

      +

    • Krok 8

      Zaznačte polohu otvoru na krmivo na veži. Do spodnej hrany navŕtajte 8 mm veľký otvor a vyrežte oblúk pomocou priamočiarej píly s pílovým listom na oblúky. Zoskrutkujte navzájom jednotlivé diely držiaka potrubia.

      +

    • Krok 9

      Pritom predvŕtajte do bokov (pol. 7) jeden 3,5 mm otvor. Jednotlivé diely (pol. 7 + 8) potom navzájom zoskrutkujte pomocou skrutiek Spax 3,5 × 35. Zoskrutkujte držiak s malou podlahou. Potrubie zoskrutkujte zboku s držiakom pomocou dvoch skrutiek Spax 3,5 × 16.

      +

    • Krok 10

      Zaznačte na veľkej podlahe dve diagonály a umiestnite malú podlahu rohmi presne na čiary. Zoskrutkujte navzájom obidve podlahy. Teraz na nich môžete postaviť vežu a skontrolovať presnosť otvoru na krmivo. V prípade potreby otvor opracujte rašpľou alebo priamočiarou pílou.

      +

    • Krok 11

      Za potrubím namontujte na držiak doplnkovú podperu (pol. 9). Pred otvor na krmivo namontujte ešte polkruh ako dosadaciu plochu a ako koryto pre vtáčikov. Nad otvor na krmivo príde strieška, ktorá ho má chrániť pred dažďom. Odrežte dosku, z ktorej vyrežete pol. 5 + 6, s hranou skosenou v uhle 5°. Táto hrana je upevňovacia hrana na vežu.

      +

    • Krok 12

       Do koryta vyvŕtajte pomocou Forstnerového vrtáka (D = 35 mm) 5 mm vhĺbenie. Doska s 35 mm otvorom pritom slúži ako vedenie vrtáka. Zaznačte teraz obrysy oboch dielov a vyrežte ich pomocou priamočiarej píly. Obidva diely priskrutkujte zvnútra na vežu.

      +

    • Krok 13

      Pri vytváraní vrcholu veže sa fantázii nekladú žiadne medze. Na plošinu priskrutkujte drevený klátik, na ktorý môžete prilepiť vrchol veže. Na rohoch upevnite uhlové lišty pomocou lepidla a klincov. Na tieto lišty neskôr prilepíte zábradlie.

      +

    • Krok 14

      Keď máte vrchol veže hotový, upevnite ho pomocou skrutky, ktorá slúži ako otočný bod, na vežu. Pri plnení potrubia na krmivo vo vnútri otočíte jednoducho celý vrchol nabok.

      +

    • Krok 15

      Vonkajšie rohy veže môžete zaobliť hornou frézkou alebo ručným hoblíkom. Potom obrúste všetky časti veže ručným brúsnym špalíkom a excentrickou brúskou.

      +

    Tip ohľadne povrchovej úpravy

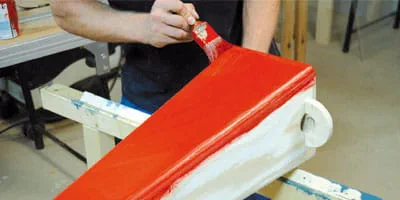

    Spodný diel veže natrite najprv základným farebným odtieňom (červený). Potom zakryte lepiacou páskou miesta, ktoré majú zostať červené. Odkryté miesta natrite nabielo. Po odlepení lepiacej pásky potom získate veľmi pekný pruhovaný efekt. Celý vrchol natrite najprv striebornou farbou a potom ho dotvorte oblepením a náterom štetcom. Obrysy a hrany zvýraznite vodoodolnou fixkou. Nakoniec povrch trvalo zakonzervujte priesvitnou lazúrou.
